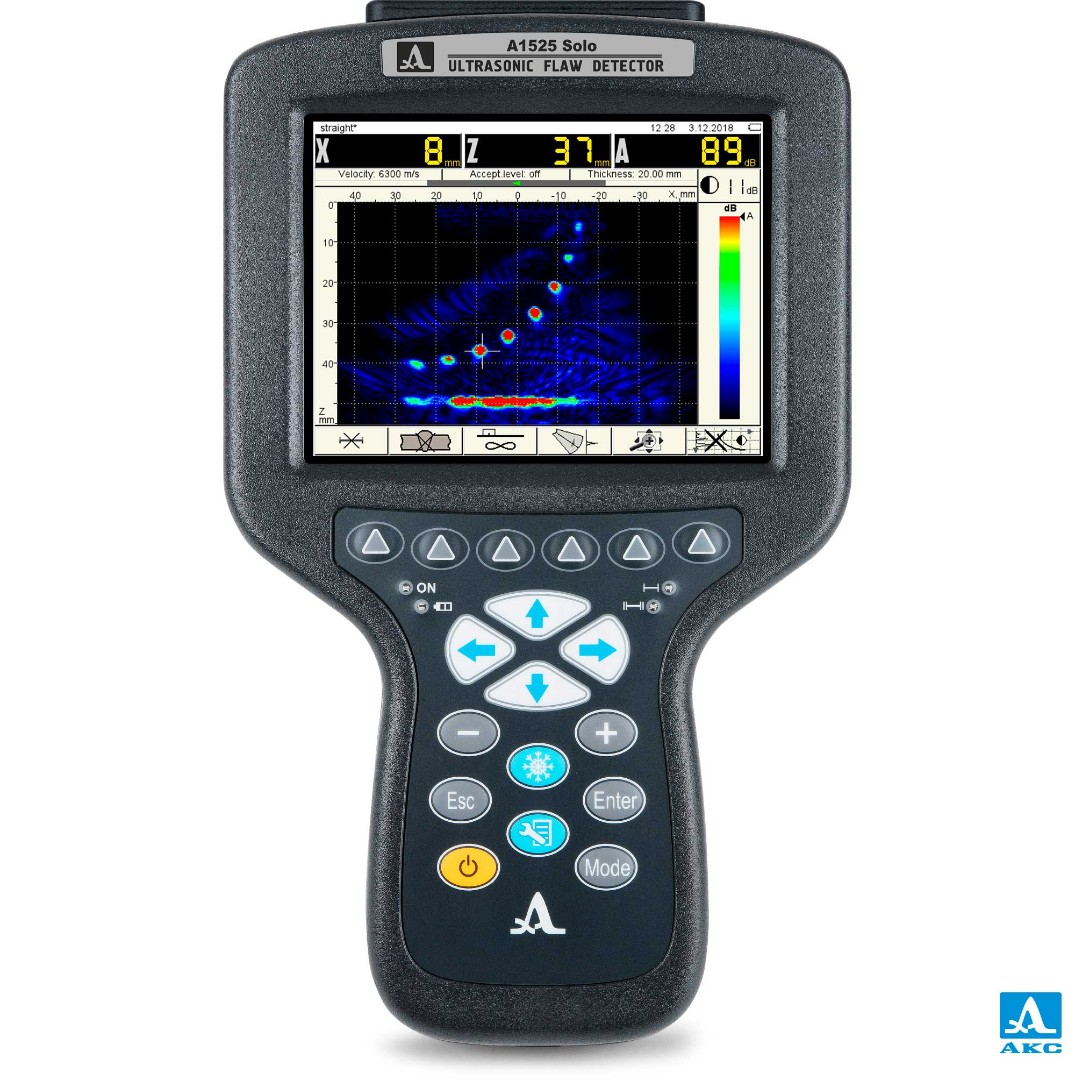

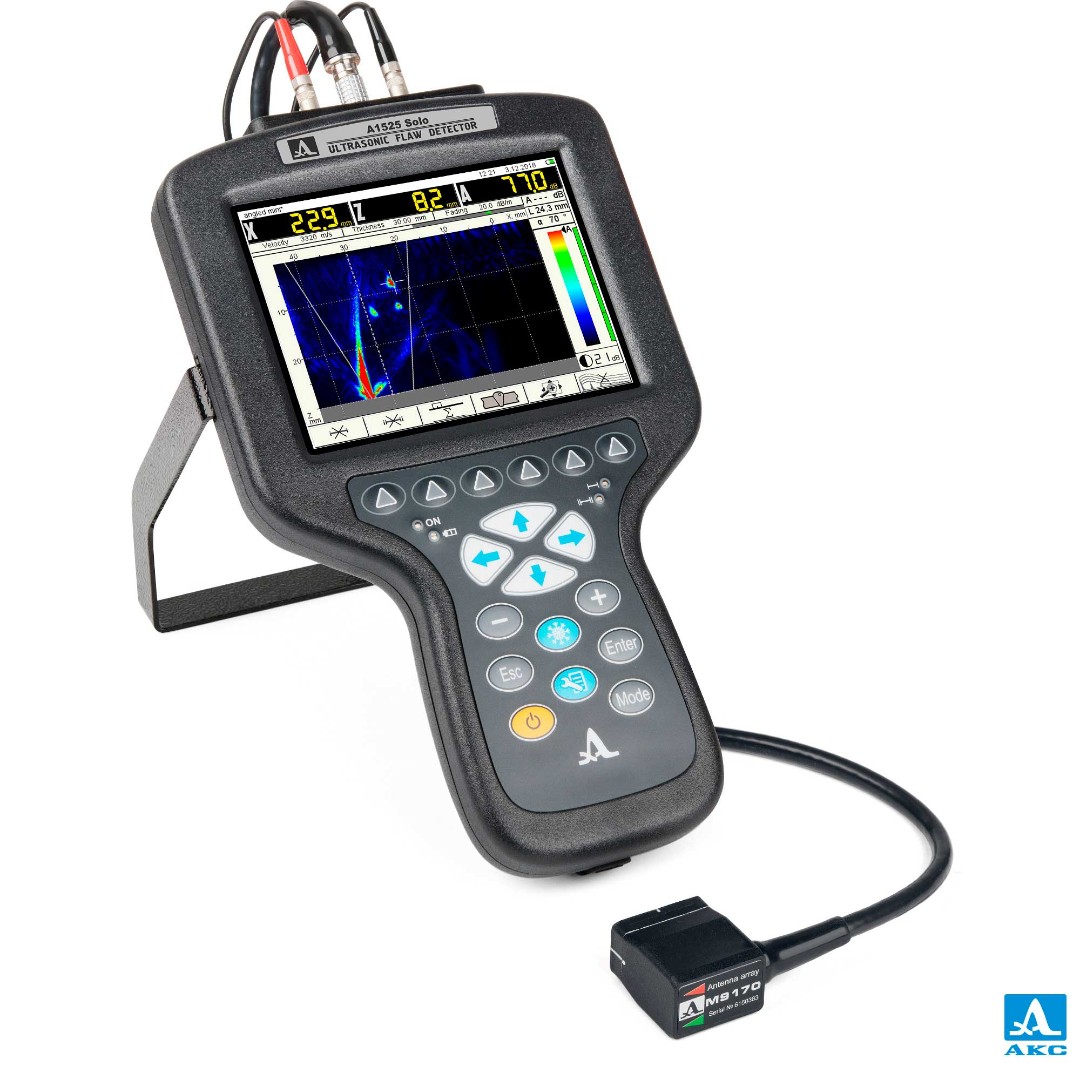

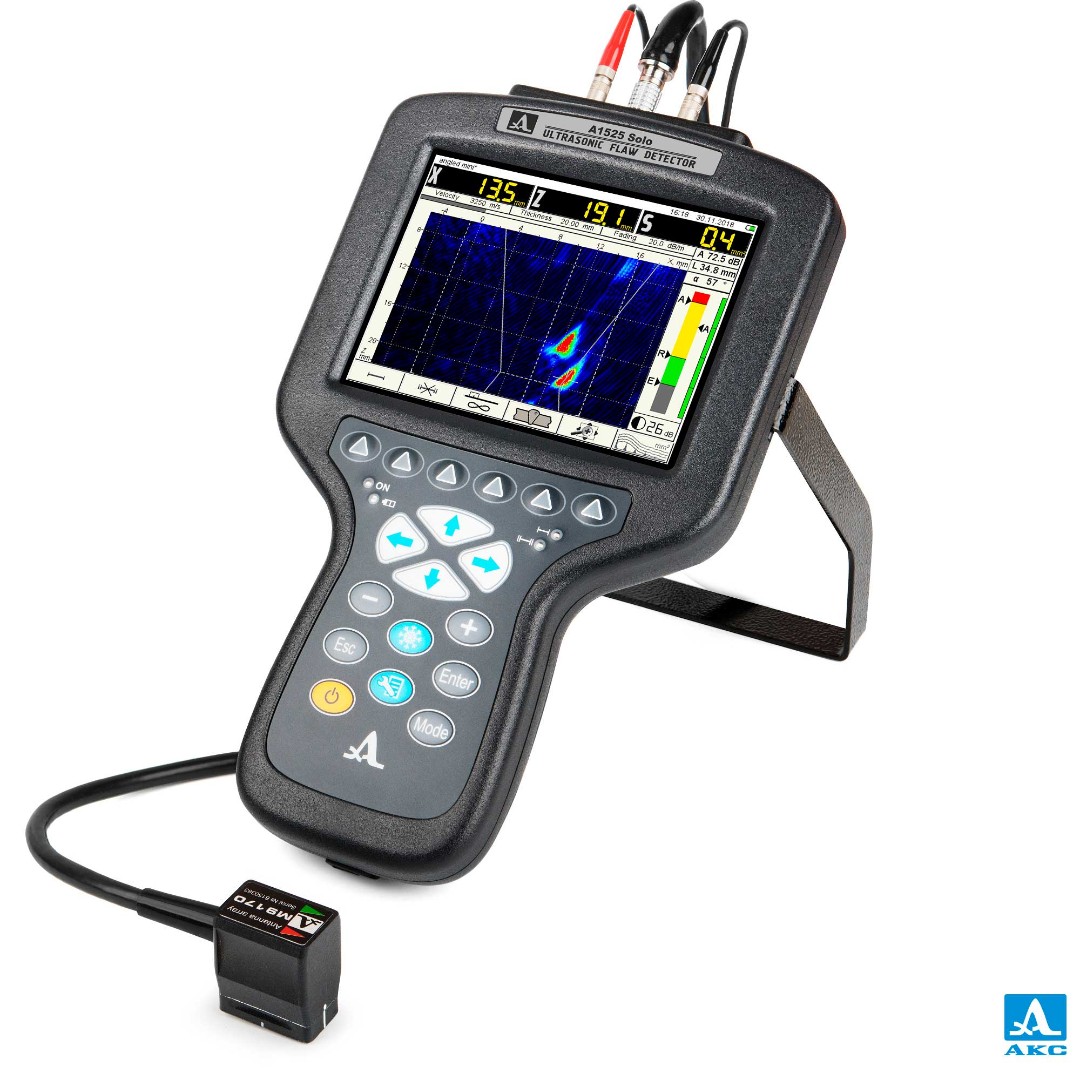

Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
Описание Характеристики Комплектация

ПЕРВЫЙ В МИРЕ! УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП – ТОМОГРАФ В КОМПАКТНОМ ИСПОЛНЕНИИ

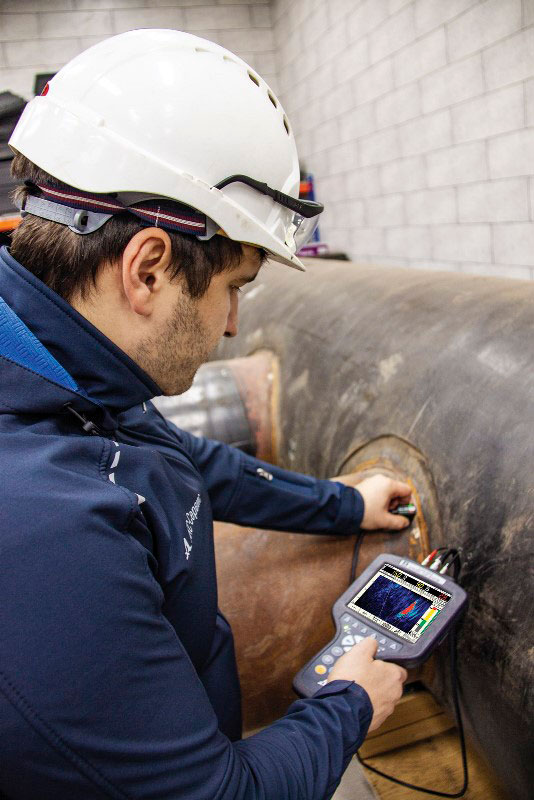

Легкий и удобный в использовании ультразвуковой высокочастотный дефектоскоп - томограф с визуализацией внутренней структуры сварного шва и тела металла в режиме реального времени.

Преимущества

  • Доступная цена.
  • Быстрота и эффективность контроля благодаря наглядному отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц.
  • Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод).
  • Скорость сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм).
  • Малогабаритная 16 элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 35° до 80° для контроля сварных швов.
  • Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов благодаря специальным режимам.

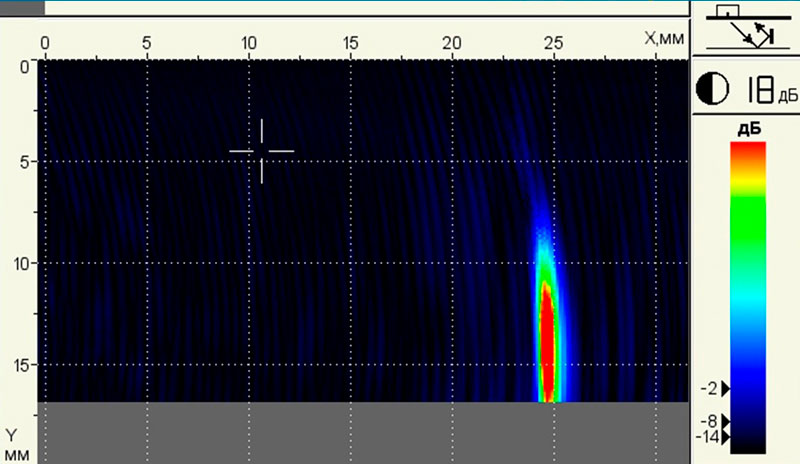

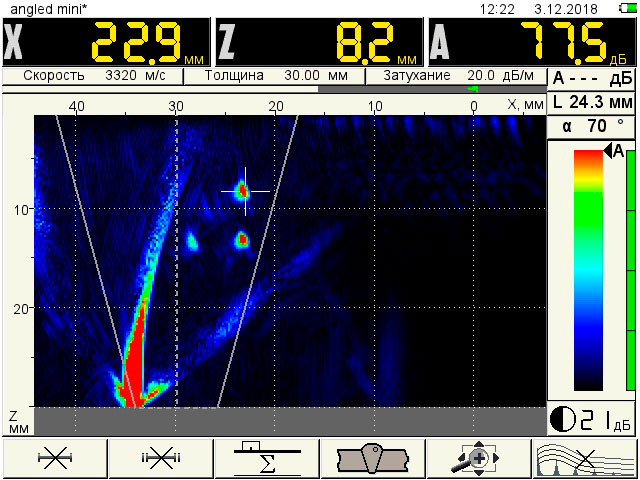

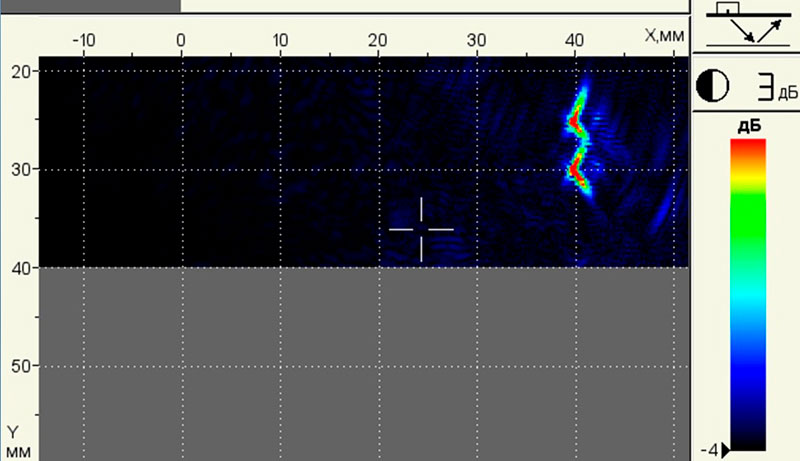

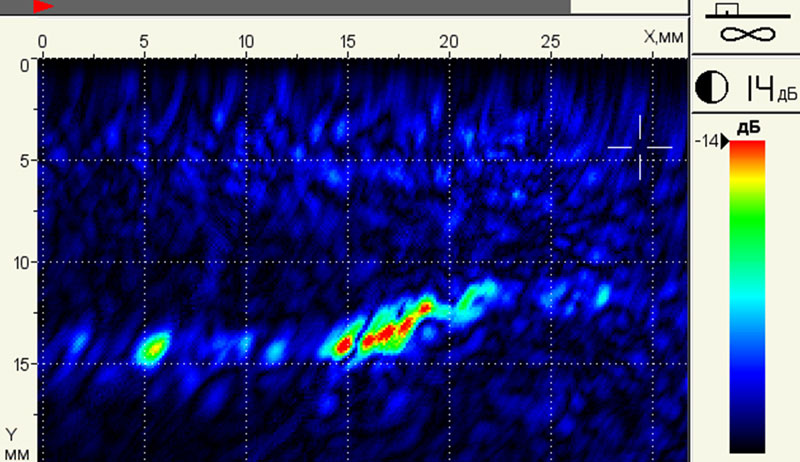

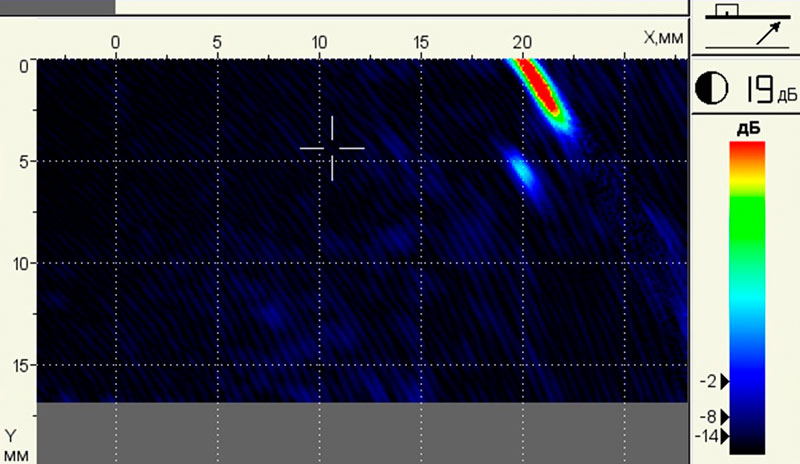

Режимы визуализации

В дефектоскопе-томографе A1525 Solo реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Данные режимы выбираются в зависимости от различных задач контроля и специфики объекта. Для простой идентификации этих режимов используются символы, приведенные ниже. Там же указаны основные характеристики режимов.

Номер режимаСимволОбъект контроляОтражательОзвучиваниеНазначениеТомограмма
1Ультразвуковой томограф - дефектоскоп А1525полупространство"точечный"прямоеДля изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью
2Ультразвуковой томограф - дефектоскоп А1525плита, 10 < d ≤ 100 мм"точечный"прямое и отраженноеДля плоскопараллельных изделий с известной толщиной
3Ультразвуковой томограф - дефектоскоп А1525пластина, d < 10 мм"точечный"отраженноеДля контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности
4Ультразвуковой томограф - дефектоскоп А1525плита или пластина, d < 100 ммплоскостныйпрямое и отраженноеДля определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук
5Ультразвуковой томограф - дефектоскоп А1525плита или пластина, d < 100 ммобъемныйпрямое и отраженноеУниверсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей

ПараметрЗначение
Размер томограммы256 x 160 точек
Шаг реконструкции томограммы0,1 – 2,0 мм
Диапазон устанавливаемых рабочих частот ультразвука1 – 10 МГц
Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемой антенной решеткой поперечных волн M91702 – 300 мм
Тип дисплея (разрешение)5,7″ TFT (640 x 480)
Источник питаниялитиевый аккумулятор
Номинальное значение напряжения питания11,1 В
Время непрерывной работы от аккумулятора, не менее6 ч
Габаритные размеры электронного блока260 х 160 х 40 мм
Масса электронного блока950 г
Диапазон рабочих температурот -30 до 55ºC

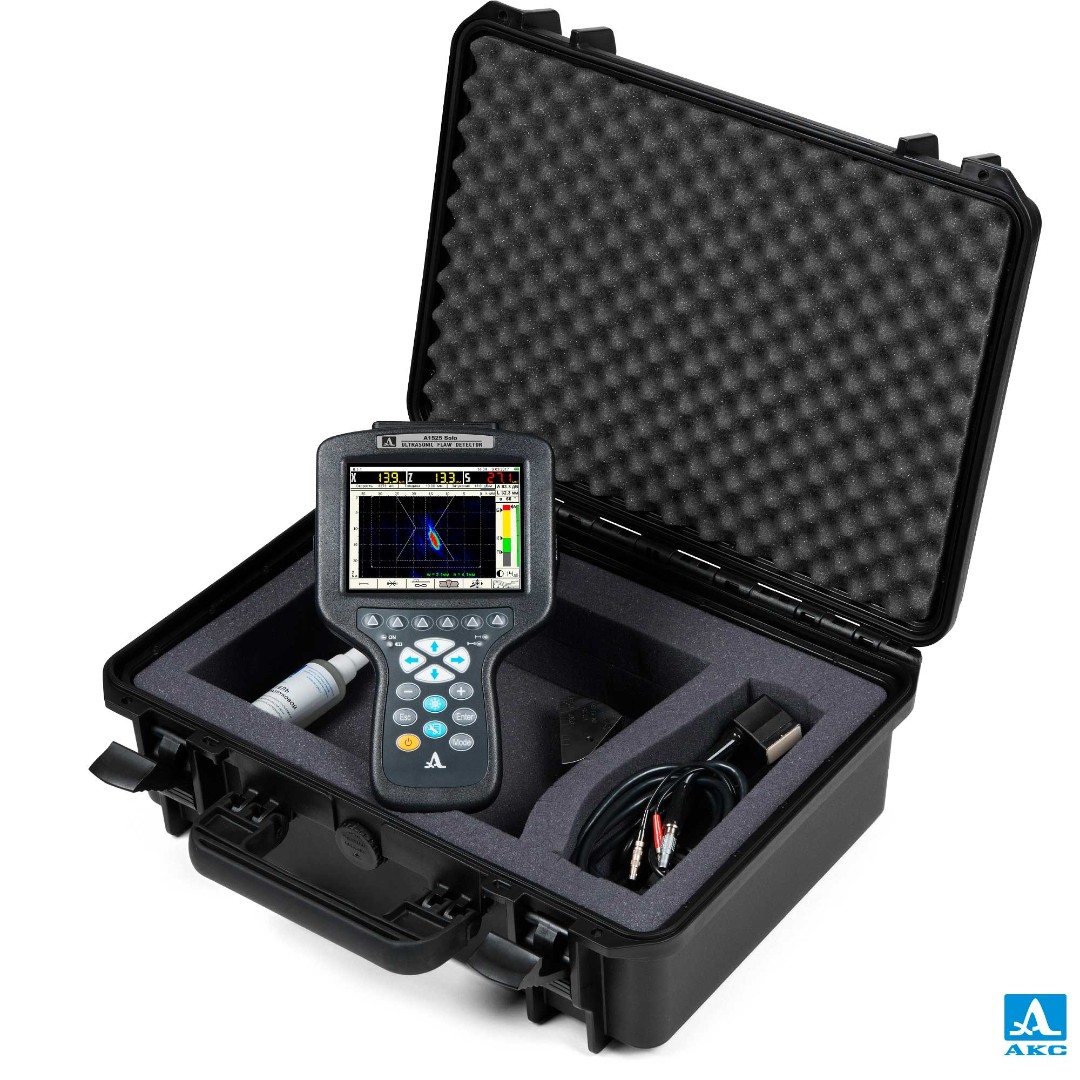

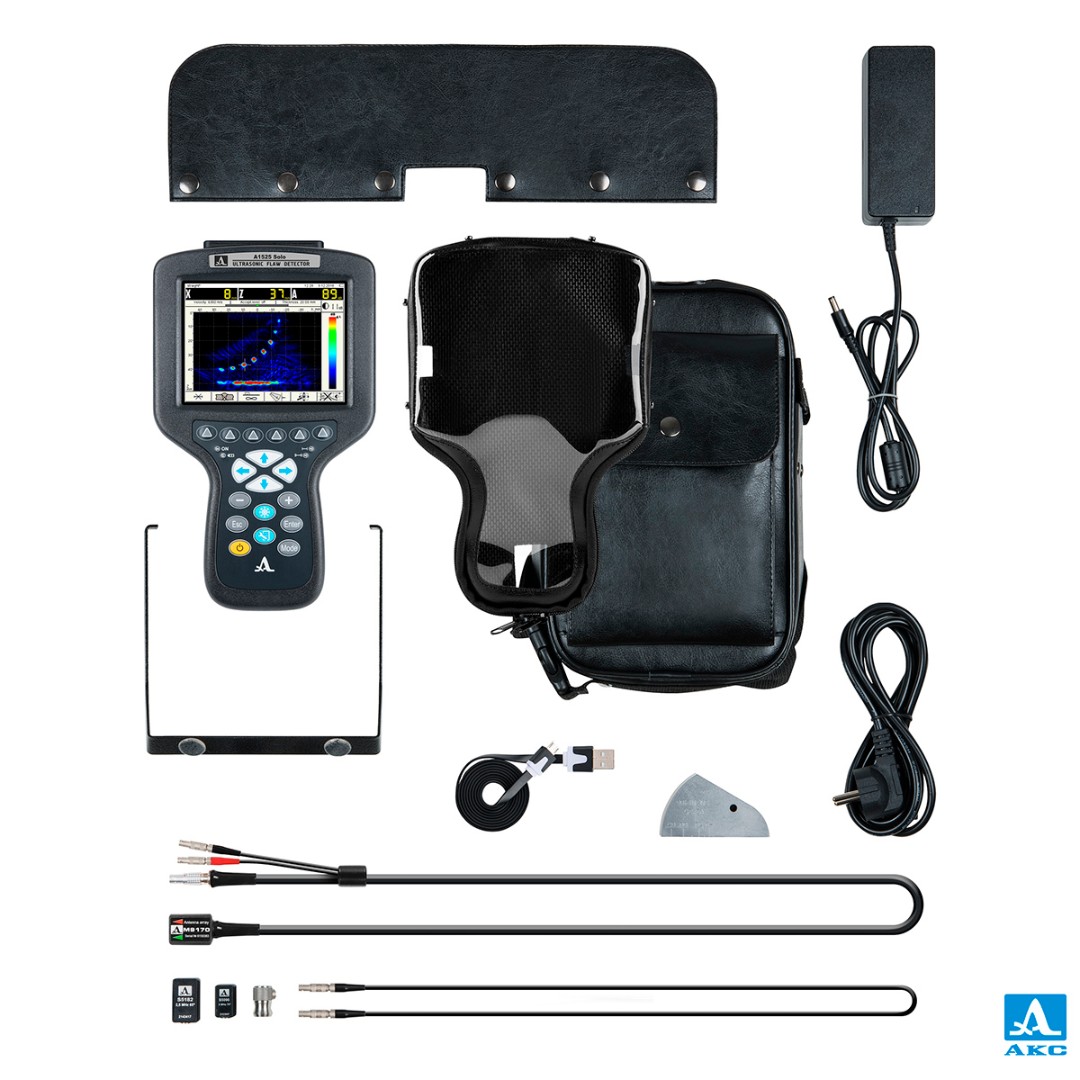

Наименование
А1525 Solo - электронный блок ультразвукового дефектоскопа (ультразвукового томографа с цифровой фокусировкой антенной решетки)
Антенная решетка M9170 4.0V60R26X10CS
Кабель "АКС" LEMO-LEMO одинарный 1,2 м
Преобразователь S3568 2.5A0D10CL
Преобразователь S5182 2.5А65D12CS
Преобразователь S5096 5.0А70D6CS
Сетевой адаптер 65 Вт с кабелем Type C - Type C
Кабель USB A - Type C
Носитель с документацией и ПО
Калибровочный образец V2/25
Планшет D15
Чехол D15
Гель "АКС-гель" -35°C... 100°C, 0,1 кг

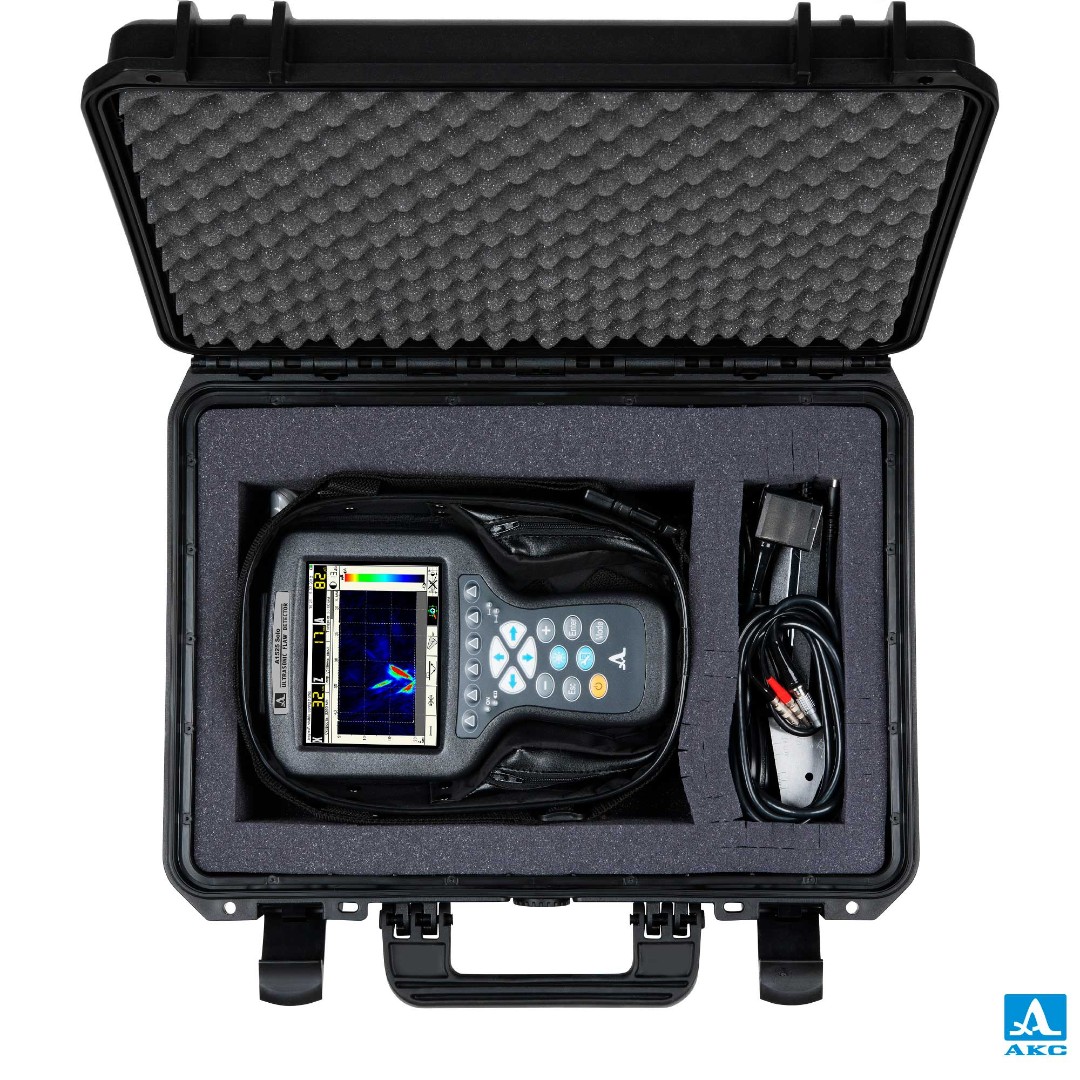

Жесткий кейс М20
