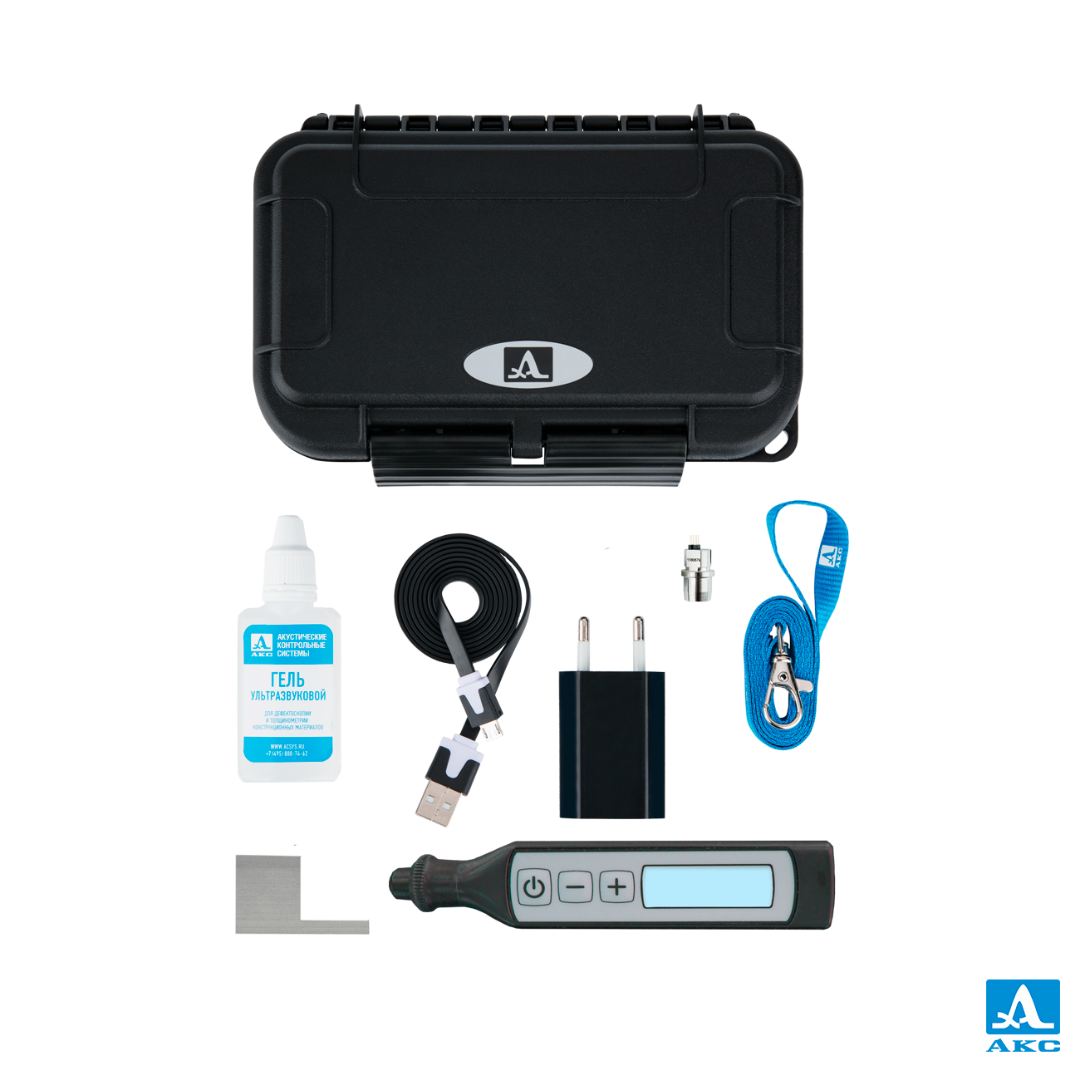

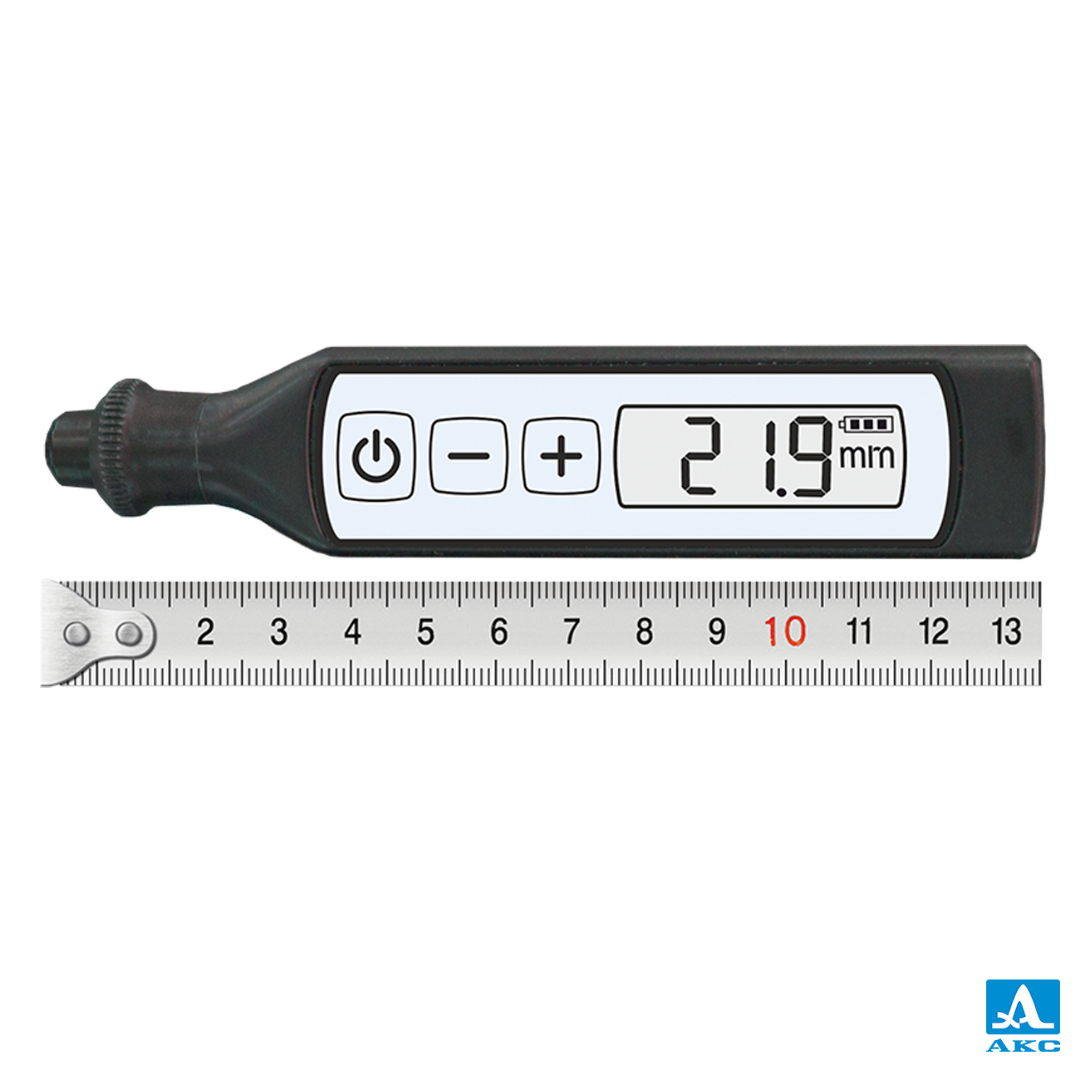

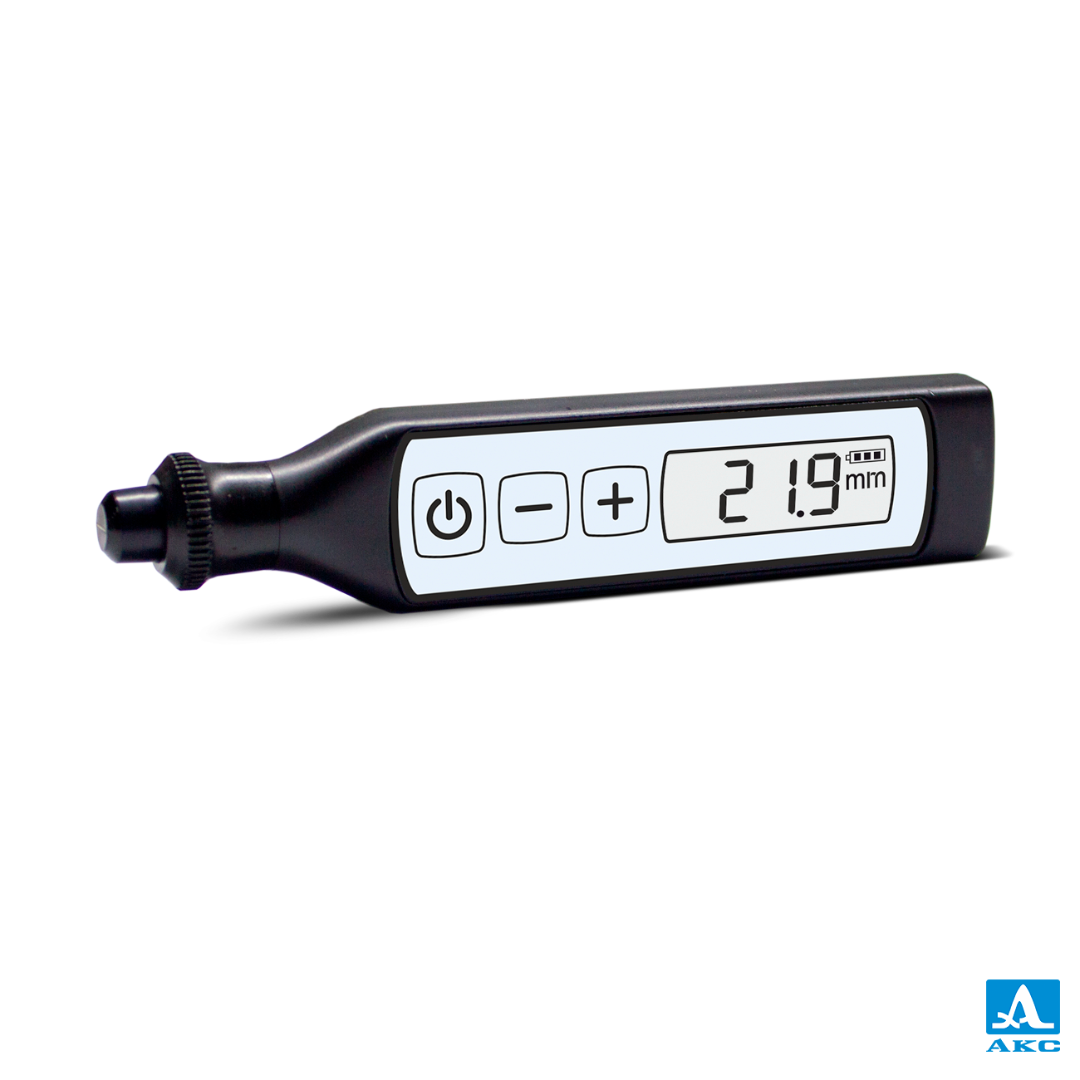

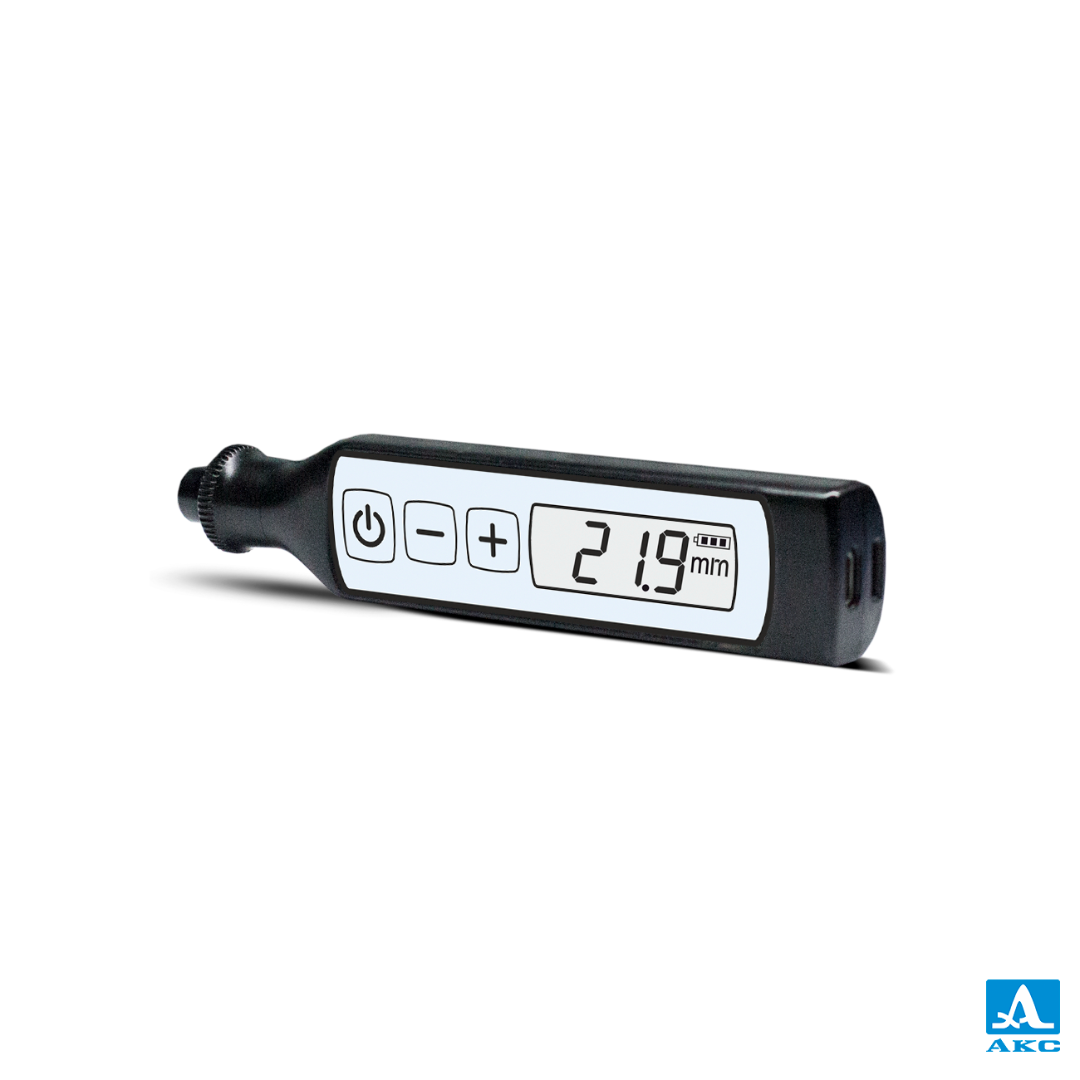

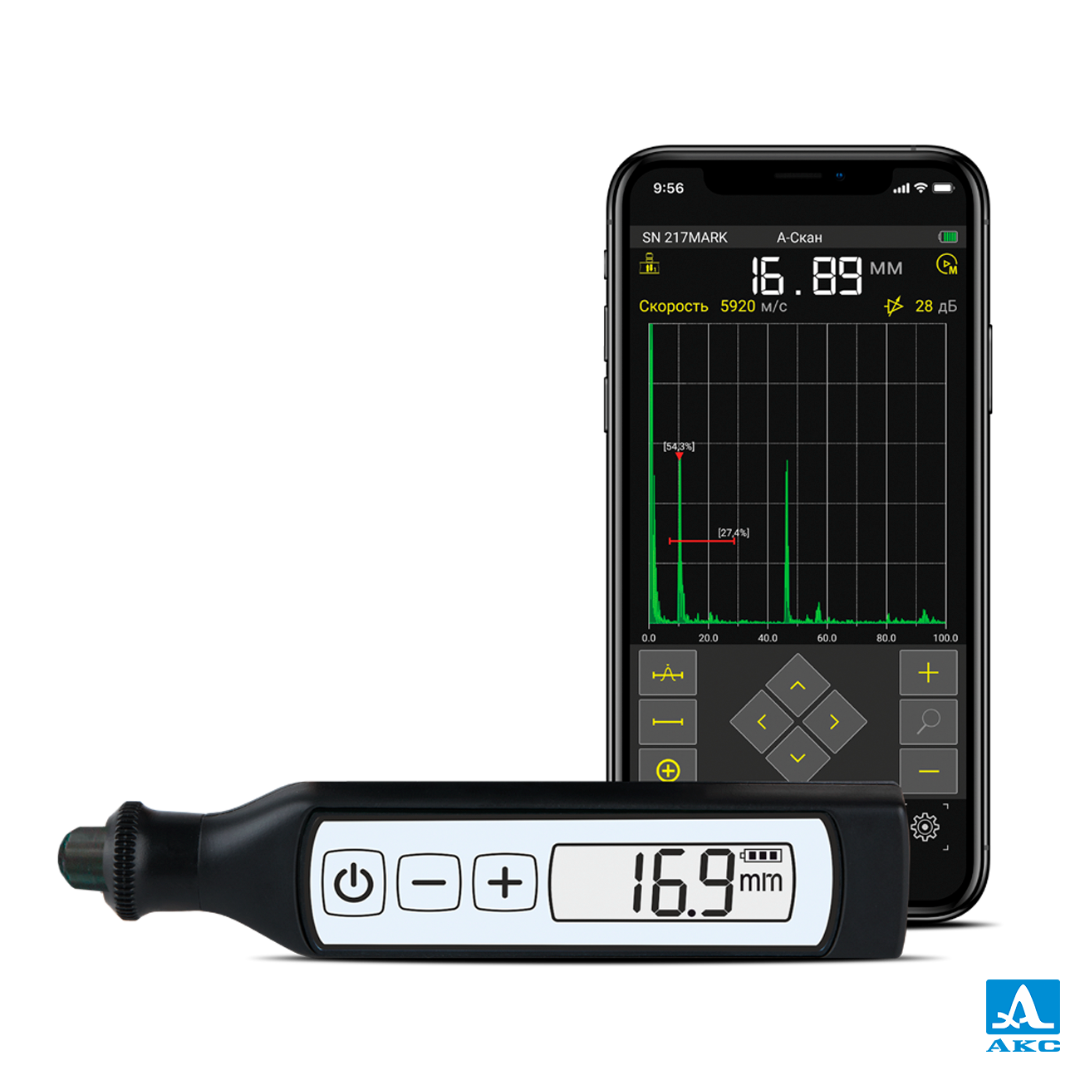

Универсальная модель миниатюрного толщиномера, совмещающего удобство и легкость эксплуатации с расширенными техническими возможностями.
Принцип действия прибора состоит в измерении времени двойного прохода ультразвуковых импульсов через объект контроля (ОК) от одной поверхности до другой, пересчитываемое в значение толщины по известному значению скорости.

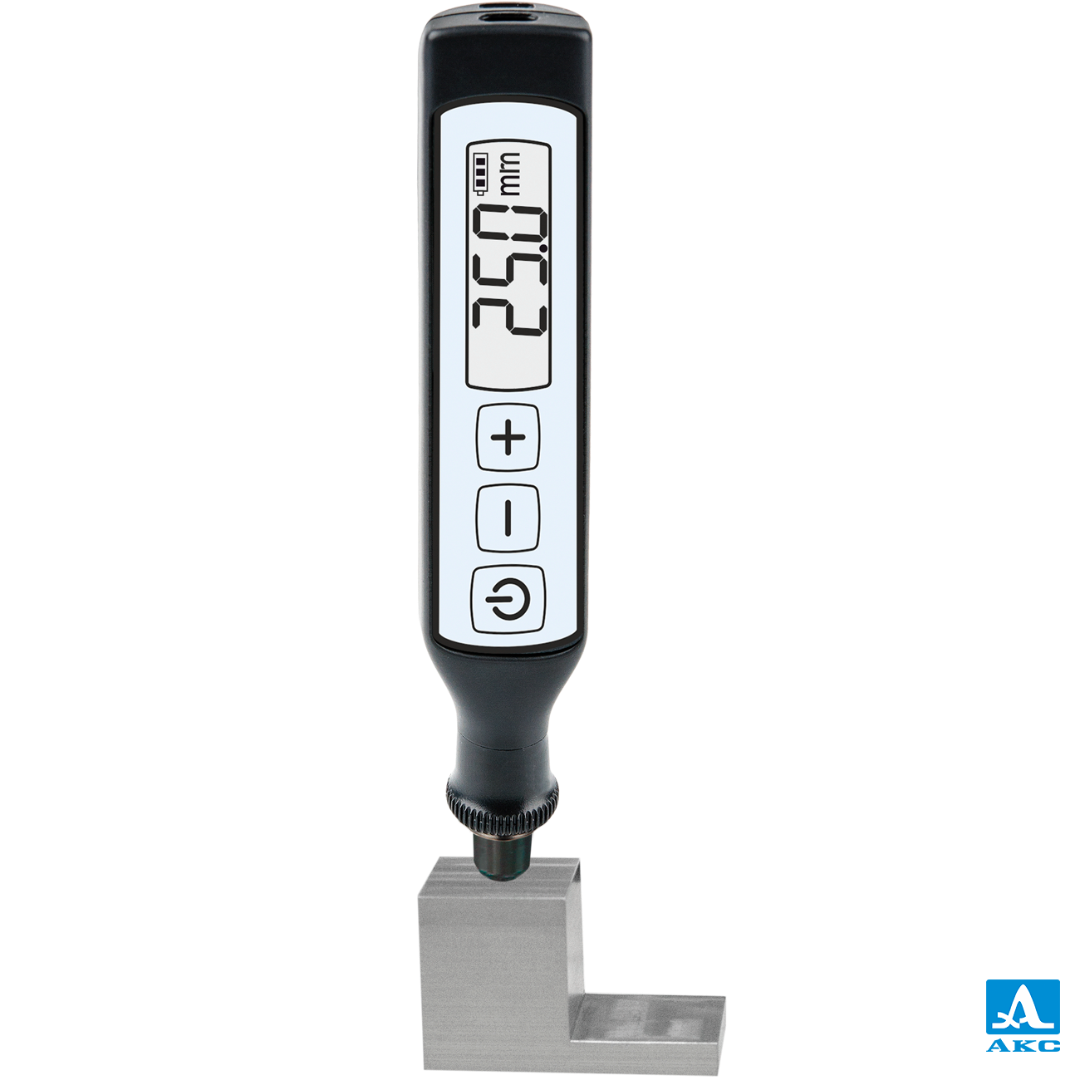

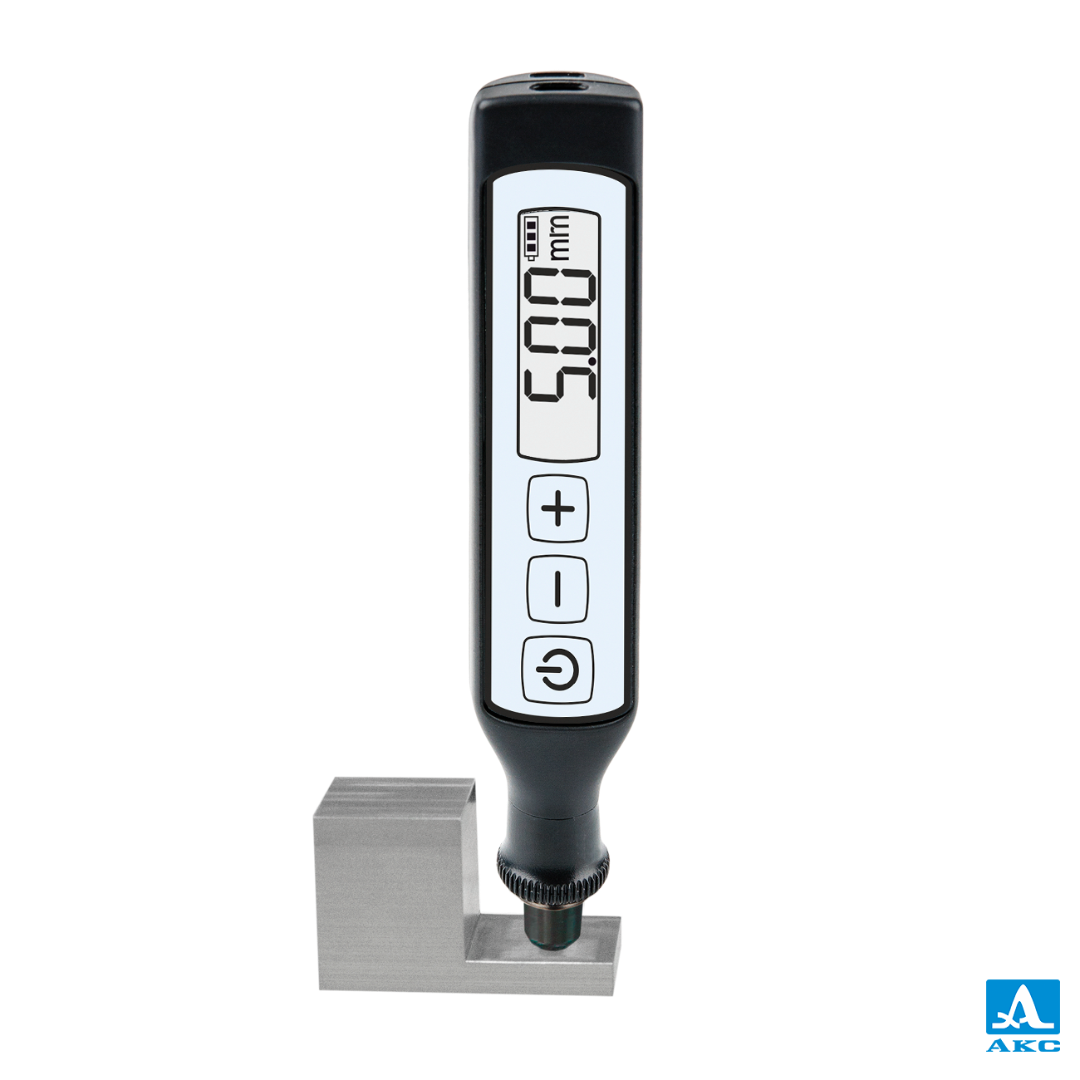

Для излучения УЗ импульсов в объект контроля и приёма их отражений используется встроенный в корпус толщиномера пьезоэлектрический преобразователь (ПЭП), который устанавливается на поверхность объекта контроля в том месте, где необходимо провести измерения.

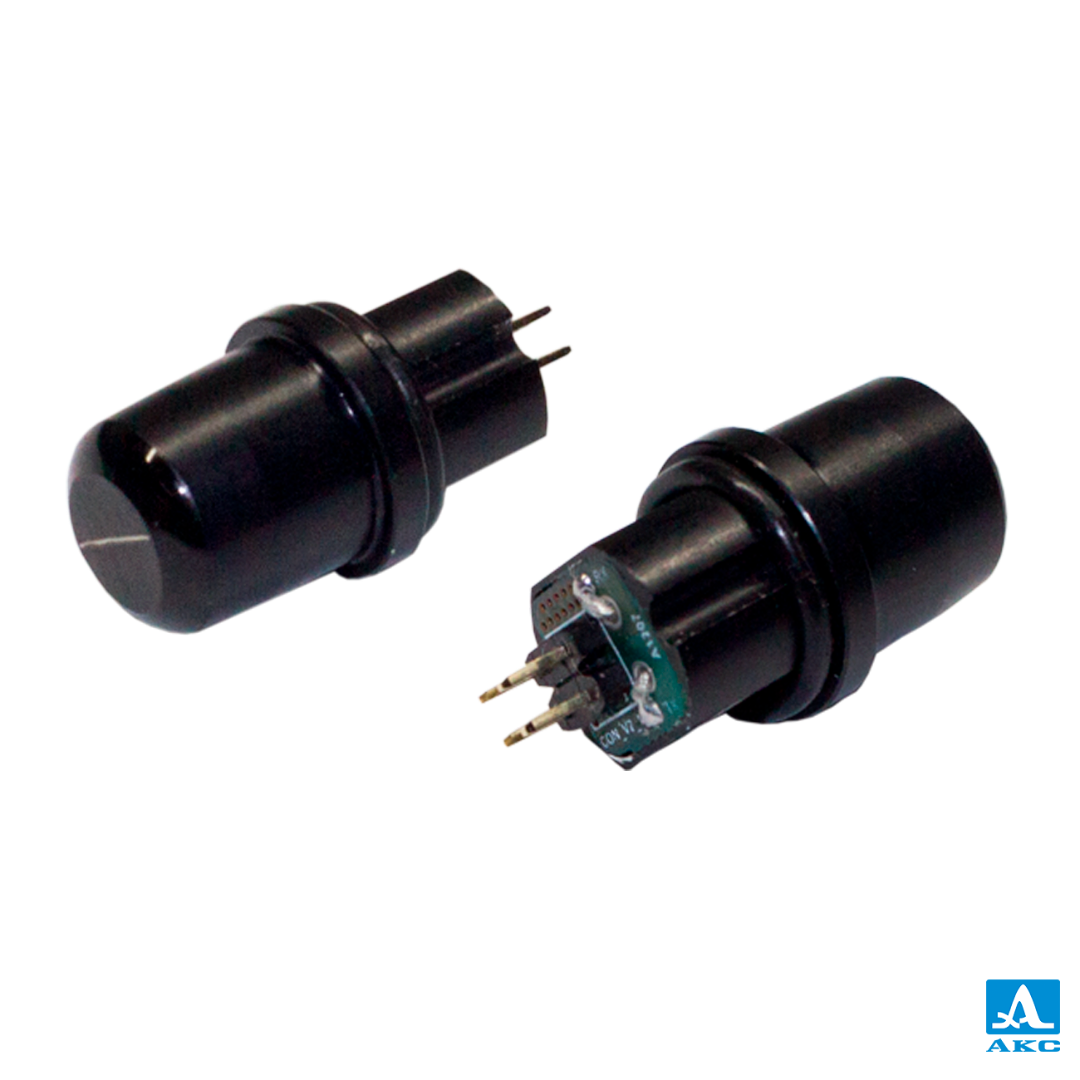

Толщиномер А1207U выполнен в портативном моноблочном исполнении со встроенным аккумулятором и с возможностью использования встроенного сменного совмещенного преобразователя S1573 5.0A0D8CL частотой 5 МГц или раздельно-совмещенного преобразователя D1572 10.0A0D6CL частотой 10 МГц.

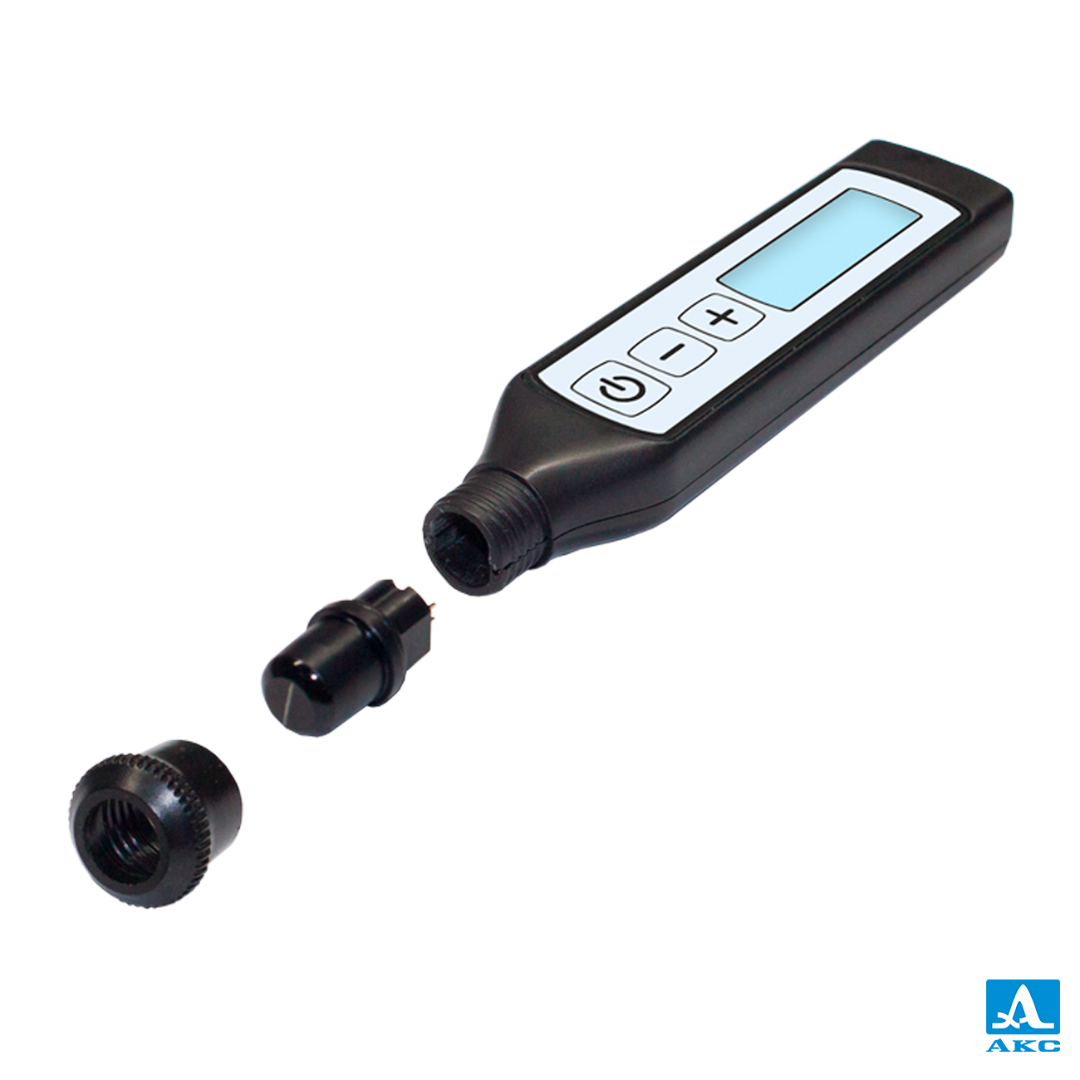

Конструкция прибора предусматривает возможность самостоятельной замены встроенного преобразователя при износе его рабочей поверхности, путём выкручивания наконечника и отсоединения преобразователя от платы прибора без дополнительных инструментов.
Прибор может применяться в лабораторных, полевых, цеховых условиях в различных отраслях промышленности при обязательной предварительной подготовке поверхности и использовании контактной смазки, которой могут служить различные масла, вода, глицерин, специальные контактные жидкости, гели для ультразвукового контроля (АКС-гель) и т. д.
| Диапазон измеряемой толщины (по стали), мм: | |
| с совмещённым преобразователем | от 0,8 до 150,0 |
| с раздельно-совмещённым преобразователем | от 0,6 до 50,0 |
| Дискретность индикации толщины, мм: | |
| от 0,60 до 9,99 мм | 0,01 |
| от 10,0 до 150,0 мм | 0,1 |
| Пределы допускаемой абсолютной погрешности, мм, где Х–измеряемая толщина: | |
| с совмещённым преобразователем | ±(0,005·X 0,1) |
| с раздельно-совмещённым преобразователем | ±(0,01·X 0,1) |
| Диапазон устанавливаемых скоростей ультразвука, м/с | от 1 000 до 9 000 |
| Частота встроенного преобразователя, МГц: | |
| совмещённого | 5 |
| раздельно-совмещённого | 10 |
| Диаметр рабочей поверхности встроенного преобразователя, мм: | |
| совмещённого | 8 |
| раздельно-совмещённого | 6 |
| Источник питания | встроенный LiPol аккумулятор |
| Номинальное значение напряжения аккумулятора, В | 3,7 |
| Продолжительность непрерывной работы от полностью заряженного аккумулятора при нормальных климатических условиях, ч, не менее | 16 |
| Габаритные размеры, мм, не более | 135 x 30 х 20 мм |
| Масса, г, не более | 60 г |
| Средний срок службы, лет, не менее | 5 |
| Условия эксплуатации: | |
| – температура воздуха, С | от минус 30 до плюс 50 |
| – относительная влажность при температуре 35С, %, не выше | 95 |
