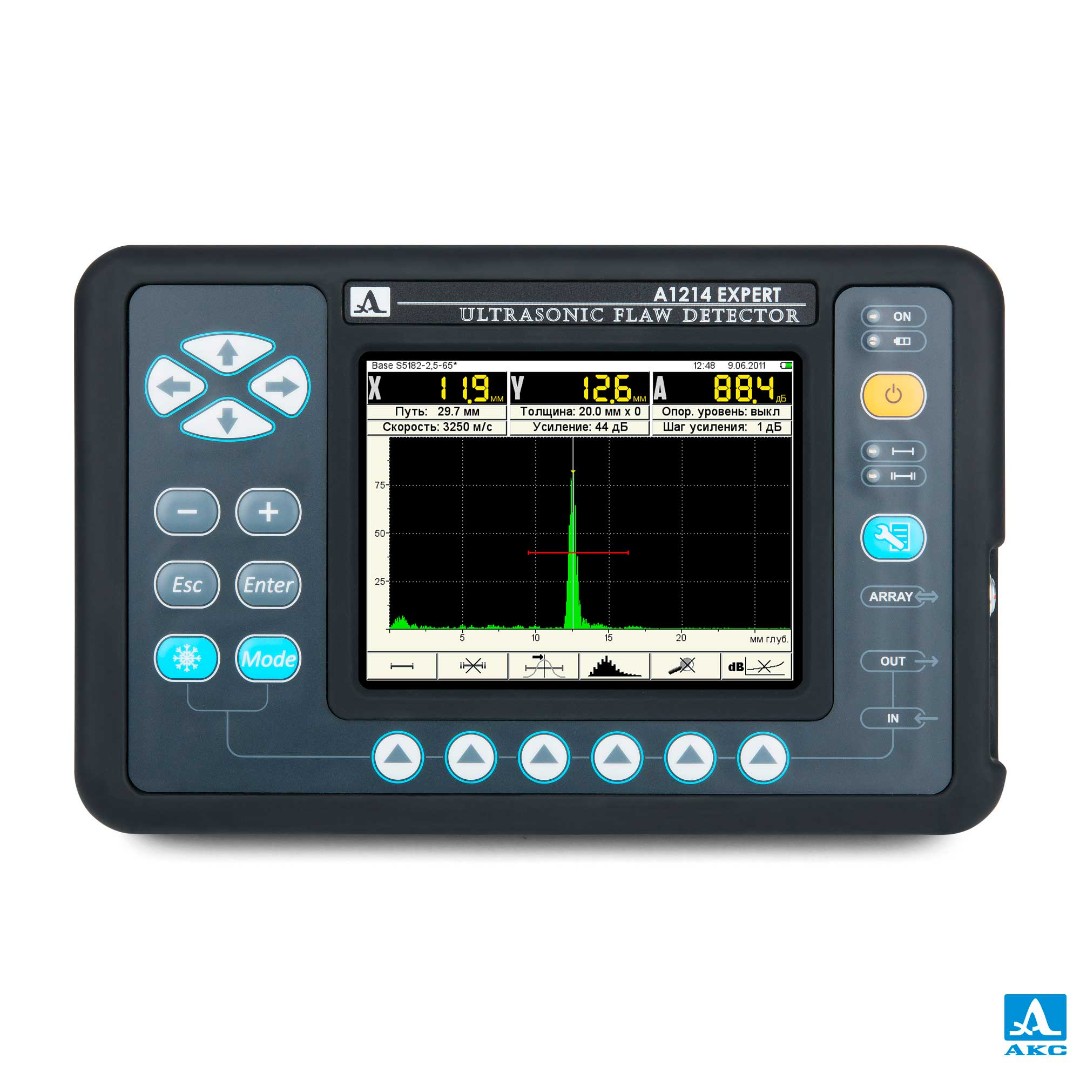

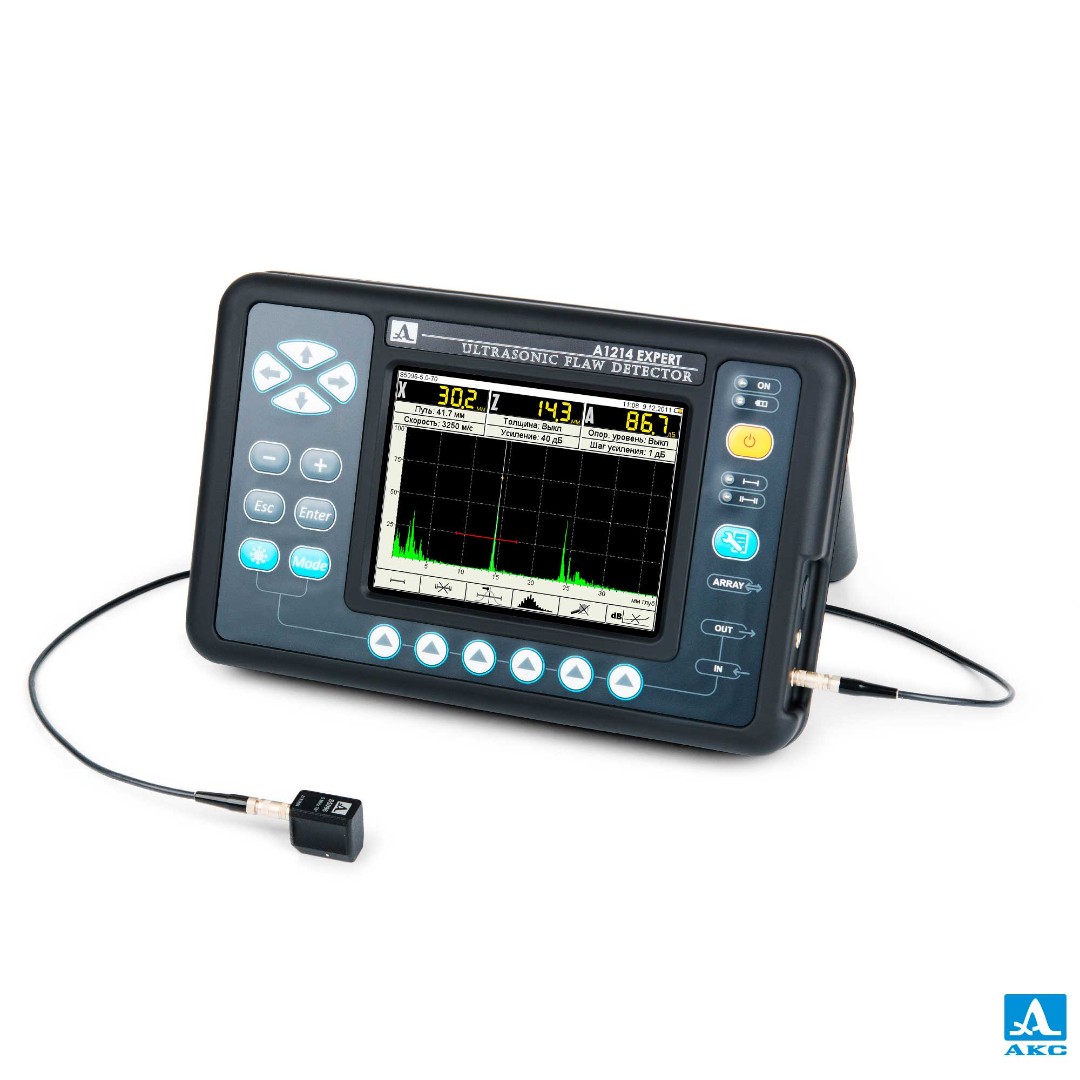

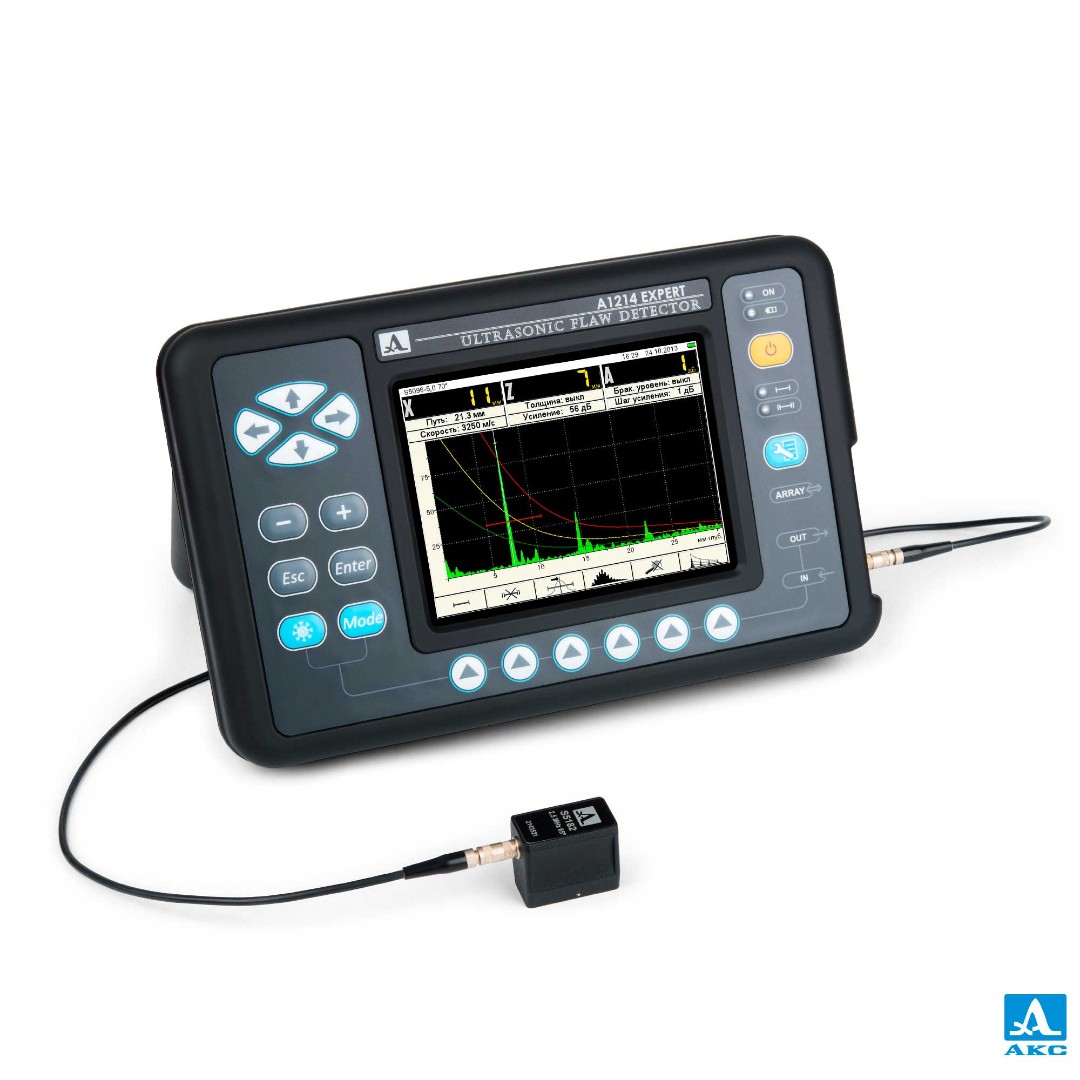

Ультразвуковой дефектоскоп А1214 EXPERT - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Назначение
- контроль сварных швов
- поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- измерение толщины изделия
Особенности: - Большой высококонтрастный цветной дисплей (640х480 точек) позволяет долго работать с прибором, не напрягая зрение.
- Самый удобный интерфейс работы с использованием клавиш "быстрого доступа"
- Диапазон рабочих температур: от -30°С до 50° С
- Максимальное время непрерывной работы - 18 часов
- Вес дефектоскопа с аккумулятором - 1,8 кг
- Быстросъемный аккумулятор
- Полностью цифровой тракт
- Интуитивный интерфейс настройки и работы с прибором
- Антискользящее прорезиненное покрытие электронного блока
- Большая библиотека настроек (100 конфигураций)
- Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (опционально)
- Энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами)
- Традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
- Запоминание на экране огибающей максимумов сигнала
- Автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
- Возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
- Программируемая форма зондирующего импульса
- Регулируемая частота посылки зондирующих импульсов (до 1000 Гц)
- Построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
- Встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
- Возможность использования DAC-кривых
- Дополнительные режимы: "стоп - кадр", "электронная временная лупа"
- Связь с компьютером по высокоскоростному USB-порту
- Совместимость с широким спектром преобразователей различных производителей
Возможности: ные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить работу с дефектоскопом.
Большая библиотека конфигураций настраиваемых параметров (100 вариантов)
Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию по ранее заданному имени. Все настройки сохраняются при выключении прибора.
Энергонезависимая память на 20000 изображений экрана (А-Сканы с параметрами контроля).
Отображение сигнала и его характеристик в верхней части экрана в режиме НАСТРОЙКА, позволяет оперативно подстраивать параметры контроля.

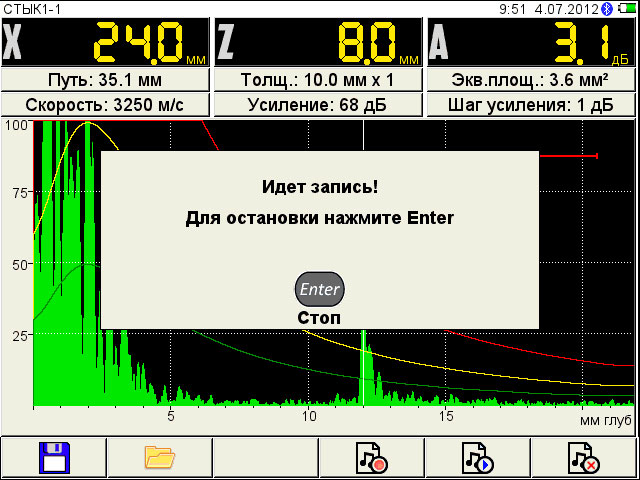

Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры - 2000 вариантов (опционально).
В течение 20 секунд пользователь имеет возможность записать необходимую информацию об объекте контроля с привязкой к кадру сохраненного А-Скана.

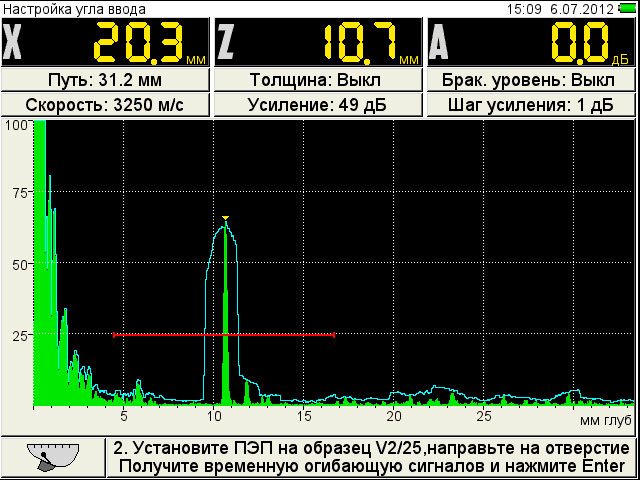

Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа.
Работа с результатами измерений

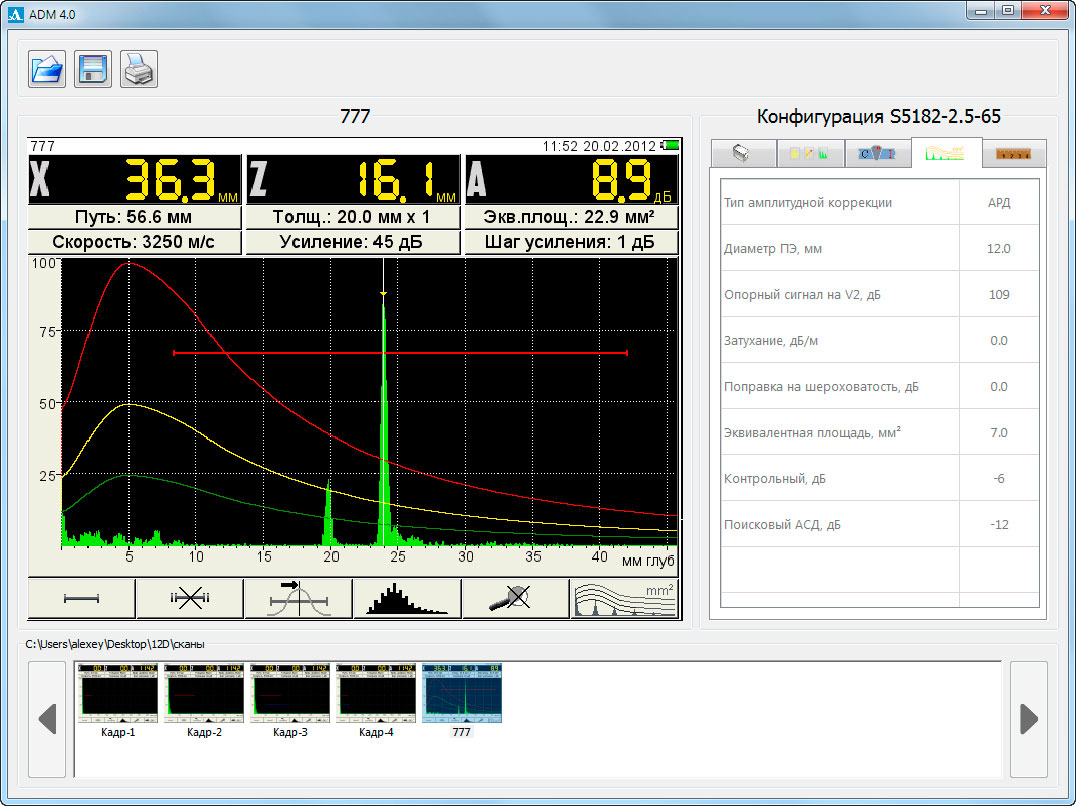

Полученные результаты измерений можно передать на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Прием и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4, входящего в комплект поставки прибора. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.
ные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить работу с дефектоскопом.
Большая библиотека конфигураций настраиваемых параметров (100 вариантов)
Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию по ранее заданному имени. Все настройки сохраняются при выключении прибора.
Энергонезависимая память на 20000 изображений экрана (А-Сканы с параметрами контроля).
Отображение сигнала и его характеристик в верхней части экрана в режиме НАСТРОЙКА, позволяет оперативно подстраивать параметры контроля.
Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры - 2000 вариантов (опционально).
В течение 20 секунд пользователь имеет возможность записать необходимую информацию об объекте контроля с привязкой к кадру сохраненного А-Скана.
Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа.
Работа с результатами измерений
Полученные результаты измерений можно передать на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Прием и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4, входящего в комплект поставки прибора. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.
| Диапазон устанавливаемых номинальных частот ультразвука | от 0,5 до 15,0 МГц |
| Диапазон настройки на скорость ультразвука в материале | от 500 до 14 999 м/с |
| Диапазон перестройки усиления приемника | от 0 до 100 дБ |
| Отклонение установки усиления | ± 1,0 дБ |
| Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями: | |
| S3568 2.5A0D10CL | от 7 до 6 000 мм |
| D1771 4.0A0D12CL | от 2 до 3 000 мм |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями | ±(0,02H 1,00) мм |
| Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями: | |
| S5182 2.5A65D12CS | от 2 до 1 300 мм |
| S5096 5.0A70D6CS | от 2 до 500 мм |
| Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями: | |
| глубины H | ±(0,03H 1,00) мм |
| дальности по поверхности L | ±(0,03L 1,00) мм |
| Диапазон измерений временных интервалов на частоте 2,5 МГц | от 0 до 1 900 мкс |
| Источник питания | аккумулятор |
| Номинальное значение напряжения питания | 11,1 В |
| Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее: | 18 ч |
| Диапазон рабочих температур | от -30 до 55ºC |
| Габаритные размеры электронного блока: | 260 х 166 х 80 мм |
| Масса с аккумулятором: | 1,8 кг |

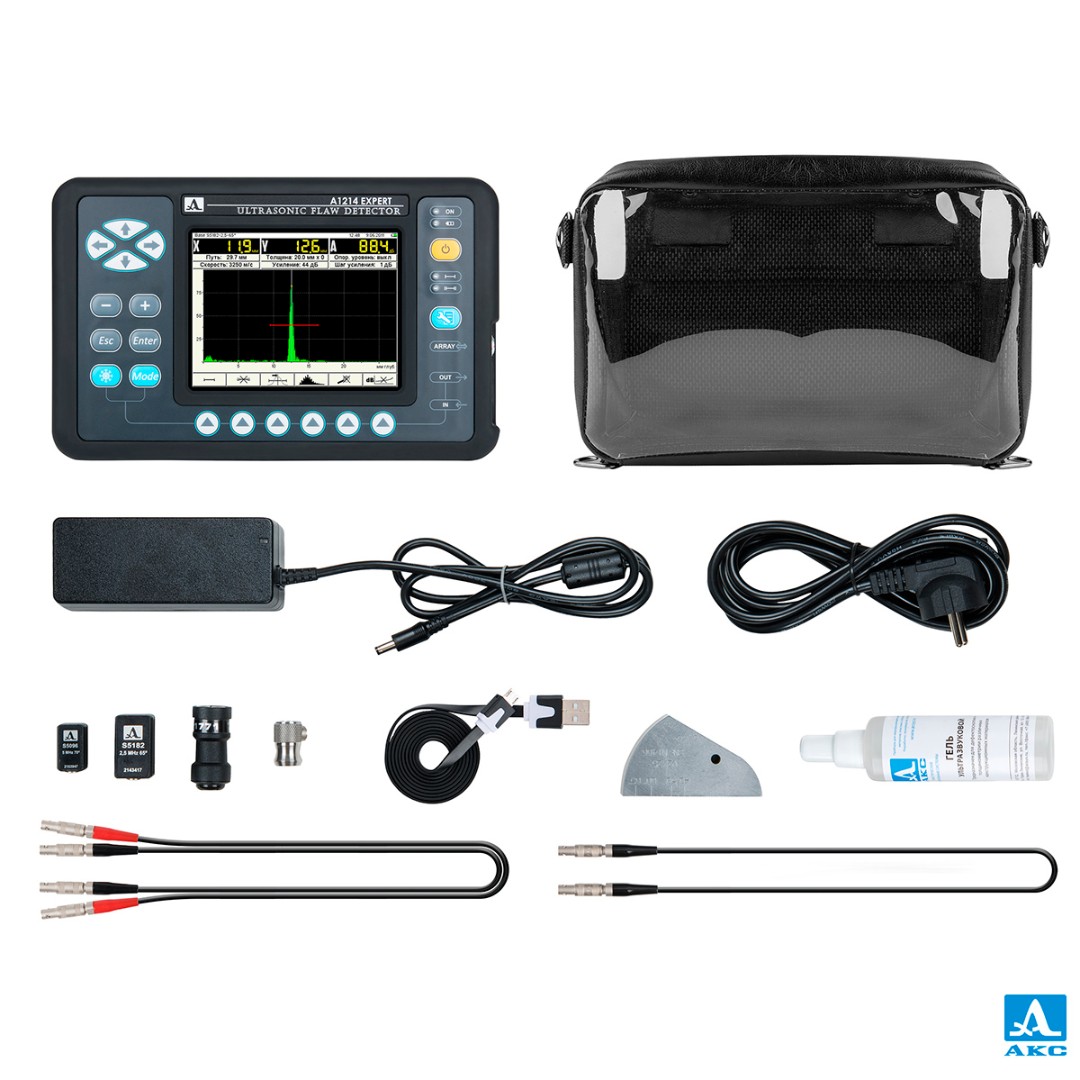

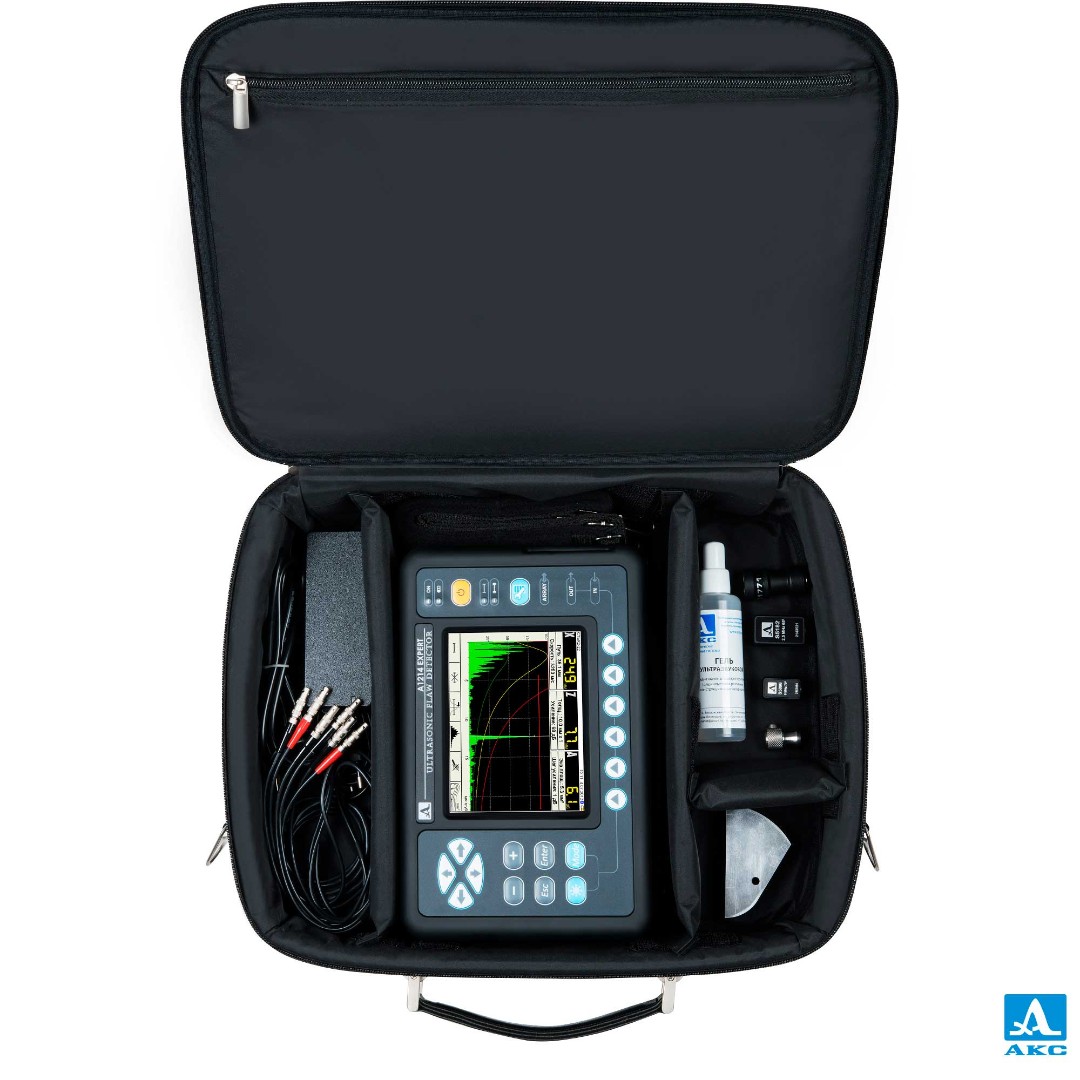

| А1214 EXPERT - электронный блок ультразвукового дефектоскопа со съёмным аккумулятором | |
| Кабель "АКС" LEMO-LEMO двойной 1,2 м | |
| Кабель "АКС" LEMO-LEMO одинарный 1,2 м | |
| Преобразователь D1771 4.0A0D12CL | |
| Преобразователь S3568 2.5A0D10CL | |
| Преобразователь S5182 2.5A65D12CS | |
| Преобразователь S5096 5.0A70D6CS | |
| Сетевой адаптер 65 Вт с кабелем Type C - Type C | |
| Кабель USB A - Type C | |
| Носитель с документацией и ПО | |
| Калибровочный образец V2/25 | |

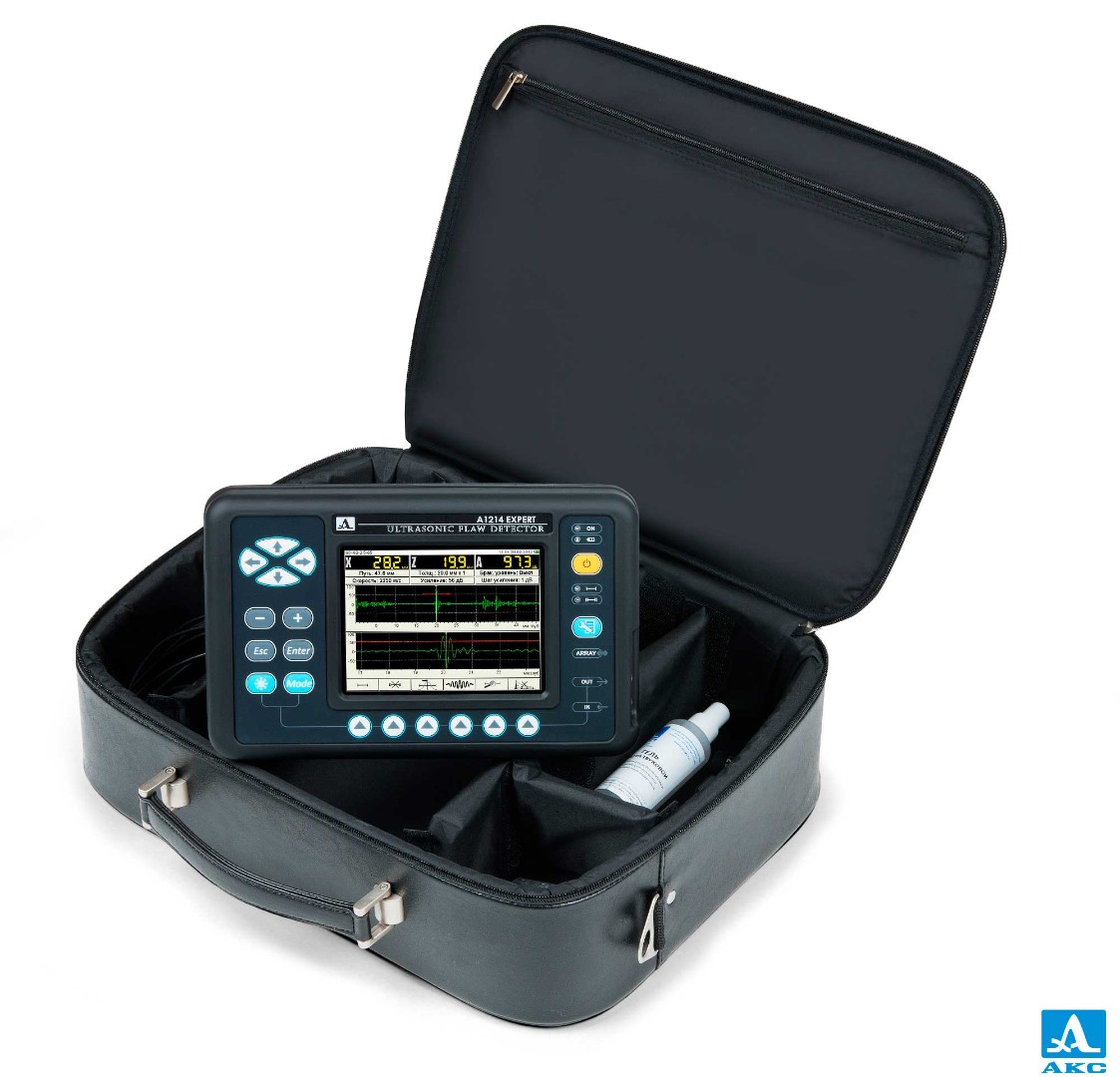

| Чехол E14 | |
| Гель "АКС-гель" -35°C... 100°C, 0,1 кг | |
| Сумка Е14 |
